ANILLO ANTIEXTRUSION
Junta usada en conjunto con el O-RING para evitar el efecto de extrusión. Posee una muesca en su parte superior para que asiente el O-RING.
Empleado en sistemas hidráulicos y neumáticos.

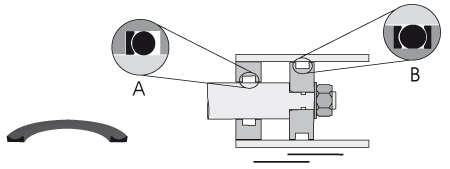

Grafico
TABLA DE PRODUCTO
CODIGO | SECCION | D.I. | D.E. |
---|
AA-001 | 1,02 | 0,74 | 2,78 |
AA-002 | 1,27 | 1,07 | 3,61 |
AA-003 | 1,52 | 1,42 | 4,46 |
AA-004 | 1,78 | 1,78 | 5,34 |
AA-005 | 1,78 | 2,57 | 6,13 |
AA-006 | 1,78 | 2,90 | 6,46 |
AA-007 | 1,78 | 3,68 | 7,24 |
AA-008 | 1,78 | 4,47 | 8,03 |
AA-009 | 1,78 | 5,28 | 8,84 |
AA-010 | 1,78 | 6,07 | 9,63 |
AA-011 | 1,78 | 7,65 | 11,21 |
AA-012 | 1,78 | 9,25 | 12,81 |
AA-013 | 1,78 | 10,82 | 14,38 |
AA-014 | 1,78 | 12,42 | 15,98 |
AA-015 | 1,78 | 14,00 | 17,56 |
AA-016 | 1,78 | 15,60 | 19,16 |
AA-017 | 1,78 | 17,17 | 20,73 |
AA-018 | 1,78 | 18,77 | 22,33 |
AA-019 | 1,78 | 20,35 | 23,91 |
AA-020 | 1,78 | 21,95 | 25,51 |
AA-021 | 1,78 | 23,52 | 27,08 |
AA-022 | 1,78 | 25,12 | 28,68 |
AA-023 | 1,78 | 26,70 | 30,26 |
AA-024 | 1,78 | 28,30 | 31,86 |
AA-025 | 1,78 | 29,87 | 33,43 |
AA-026 | 1,78 | 31,47 | 35,03 |
AA-027 | 1,78 | 33,05 | 36,61 |
AA-028 | 1,78 | 34,65 | 38,21 |
AA-029 | 1,78 | 37,82 | 41,38 |
AA-030 | 1,78 | 41,00 | 44,56 |
AA-031 | 1,78 | 44,17 | 47,73 |
AA-032 | 1,78 | 47,35 | 50,91 |
AA-033 | 1,78 | 50,52 | 54,08 |
AA-034 | 1,78 | 53,70 | 57,26 |
AA-035 | 1,78 | 56,87 | 60,43 |
AA-036 | 1,78 | 60,05 | 63,61 |
AA-037 | 1,78 | 63,22 | 66,78 |
AA-038 | 1,78 | 66,40 | 69,96 |
AA-039 | 1,78 | 69,57 | 73,13 |
AA-040 | 1,78 | 72,75 | 76,31 |
AA-041 | 1,78 | 75,92 | 79,48 |
AA-042 | 1,78 | 82,27 | 85,83 |
AA-043 | 1,78 | 88,62 | 92,18 |
AA-044 | 1,78 | 94,97 | 98,53 |
AA-045 | 1,78 | 101,32 | 104,88 |
AA-046 | 1,78 | 107,67 | 111,23 |
AA-047 | 1,78 | 114,02 | 117,58 |
AA-048 | 1,78 | 120,37 | 123,93 |
AA-049 | 1,78 | 126,72 | 130,28 |
AA-050 | 1,78 | 133,07 | 136,63 |
AA-102 | 2,62 | 1,24 | 6,48 |
AA-103 | 2,62 | 2,06 | 7,30 |
AA-104 | 2,62 | 2,84 | 8,08 |
AA-105 | 2,62 | 3,63 | 8,87 |
AA-106 | 2,62 | 4,42 | 9,66 |
AA-107 | 2,62 | 5,23 | 10,47 |
AA-108 | 2,62 | 6,02 | 11,26 |
AA-109 | 2,62 | 7,59 | 12,83 |
AA-110 | 2,62 | 9,19 | 14,43 |
AA-111 | 2,62 | 10,77 | 16,01 |
AA-112 | 2,62 | 12,37 | 17,61 |
AA-113 | 2,62 | 13,94 | 19,18 |
AA-114 | 2,62 | 15,54 | 20,78 |
AA-115 | 2,62 | 17,12 | 22,36 |
AA-116 | 2,62 | 18,72 | 23,96 |
AA-117 | 2,62 | 20,30 | 25,54 |
AA-118 | 2,62 | 21,89 | 27,13 |
AA-119 | 2,62 | 23,47 | 28,71 |
AA-120 | 2,52 | 25,27 | 30,31 |
AA-121 | 2,62 | 26,64 | 31,88 |
AA-122 | 2,62 | 28,24 | 33,48 |
AA-123 | 2,62 | 29,82 | 35,06 |
AA-124 | 2,62 | 31,42 | 36,66 |
AA-125 | 2,62 | 32,99 | 38,23 |
AA-126 | 2,62 | 34,59 | 39,83 |
AA-127 | 2,62 | 36,17 | 41,41 |
AA-128 | 2,62 | 37,77 | 43,01 |
AA-129 | 2,62 | 39,34 | 44,58 |
AA-130 | 2,62 | 40,94 | 46,18 |
AA-131 | 2,62 | 42,52 | 47,76 |
AA-132 | 2,62 | 44,12 | 49,36 |
AA-133 | 2,62 | 45,69 | 50,93 |
AA-134 | 2,62 | 47,29 | 52,53 |
AA-135 | 2,62 | 48,90 | 54,14 |
AA-136 | 2,62 | 50,47 | 55,71 |
AA-137 | 2,62 | 52,07 | 57,31 |
AA-138 | 2,62 | 53,64 | 58,88 |
AA-139 | 2,62 | 55,25 | 60,49 |
AA-140 | 2,62 | 56,82 | 62,06 |
AA-141 | 2,62 | 58,42 | 63,66 |
AA-142 | 2,62 | 59,99 | 65,23 |
AA-143 | 2,62 | 61,60 | 66,84 |
AA-144 | 2,62 | 63,17 | 68,41 |
AA-145 | 2,62 | 64,77 | 70,01 |
AA-146 | 2,62 | 66,34 | 71,58 |
AA-147 | 2,62 | 67,95 | 73,19 |
AA-148 | 2,62 | 69,52 | 74,76 |
AA-149 | 2,62 | 71,12 | 76,36 |
AA-150 | 2,62 | 72,69 | 77,93 |
AA-151 | 2,62 | 75,87 | 81,11 |
AA-152 | 2,62 | 82,22 | 87,46 |
AA-153 | 2,62 | 88,57 | 93,81 |
AA-154 | 2,62 | 94,92 | 100,16 |
AA-155 | 2,62 | 101,27 | 106,51 |
AA-156 | 2,62 | 107,62 | 112,86 |
AA-157 | 2,62 | 113,97 | 119,21 |
AA-158 | 2,62 | 120,32 | 125,56 |
AA-159 | 2,62 | 126,67 | 131,91 |
AA-160 | 2,62 | 133,02 | 138,26 |
AA-161 | 2,62 | 139,37 | 144,61 |
AA-162 | 2,62 | 145,72 | 150,96 |
AA-163 | 2,62 | 152,07 | 157,31 |
AA-164 | 2,62 | 158,42 | 163,66 |
AA-165 | 2,62 | 164,77 | 170,01 |
AA-166 | 2,62 | 171,12 | 176,36 |
AA-167 | 2,62 | 177,47 | 182,71 |
AA-168 | 2,62 | 183,82 | 189,06 |
AA-169 | 2,62 | 190,17 | 195,41 |
AA-170 | 2,62 | 196,52 | 201,76 |
AA-171 | 2,62 | 202,87 | 208,11 |
AA-172 | 2,62 | 209,22 | 214,46 |
AA-173 | 2,62 | 215,57 | 220,81 |
AA-174 | 2,62 | 221,92 | 227,16 |
AA-175 | 2,62 | 228,27 | 233,51 |
AA-176 | 2,62 | 234,62 | 239,86 |
AA-177 | 2,62 | 240,97 | 246,21 |
AA-178 | 2,62 | 247,32 | 252,56 |
AA-201 | 3,53 | 4,34 | 11,40 |
AA-202 | 3,53 | 5,94 | 13,00 |
AA-203 | 3,53 | 7,52 | 14,58 |
AA-204 | 3,53 | 9,12 | 16,18 |
AA-205 | 3,53 | 10,69 | 17,75 |
AA-206 | 3,53 | 12,29 | 19,35 |
AA-207 | 3,53 | 13,87 | 20,93 |
AA-208 | 3,53 | 15,47 | 22,53 |
AA-209 | 3,53 | 17,04 | 24,10 |
AA-210 | 3,53 | 18,64 | 25,70 |
AA-211 | 3,53 | 20,22 | 27,28 |
AA-212 | 3,53 | 21,82 | 28,88 |
AA-213 | 3,53 | 23,39 | 30,45 |
AA-214 | 3,53 | 24,99 | 32,05 |
AA-215 | 3,53 | 26,57 | 33,63 |
AA-216 | 3,53 | 28,17 | 35,23 |
AA-217 | 3,53 | 29,74 | 36,80 |
AA-218 | 3,53 | 31,34 | 38,40 |
AA-219 | 3,53 | 32,92 | 39,98 |
AA-220 | 3,53 | 34,52 | 41,58 |
AA-221 | 3,53 | 36,09 | 43,15 |
AA-222 | 3,53 | 37,69 | 44,75 |
AA-223 | 3,53 | 40,87 | 47,93 |
AA-224 | 3,53 | 44,04 | 51,10 |
AA-225 | 3,53 | 47,22 | 54,28 |
AA-226 | 3,53 | 50,39 | 57,45 |
AA-227 | 3,53 | 53,57 | 60,63 |
AA-228 | 3,53 | 56,74 | 63,80 |
AA-229 | 3,53 | 59,92 | 66,98 |
AA-230 | 3,53 | 63,09 | 70,15 |
AA-231 | 3,53 | 66,27 | 73,33 |
AA-232 | 3,53 | 69,44 | 76,50 |
AA-233 | 3,53 | 72,62 | 79,68 |
AA-234 | 3,53 | 75,79 | 82,85 |
AA-235 | 3,53 | 78,97 | 86,03 |
AA-236 | 3,53 | 82,14 | 89,20 |
AA-237 | 3,53 | 85,32 | 92,38 |
AA-238 | 3,53 | 88,49 | 95,55 |
AA-239 | 3,53 | 91,67 | 98,73 |
AA-240 | 3,53 | 94,84 | 101,90 |
AA-241 | 3,53 | 98,02 | 105,08 |
AA-242 | 3,53 | 101,19 | 108,25 |
AA-243 | 3,53 | 104,37 | 111,43 |
AA-244 | 3,53 | 107,54 | 114,60 |
AA-245 | 3,53 | 110,72 | 117,78 |
AA-246 | 3,53 | 113,89 | 120,95 |
AA-247 | 3,53 | 117,07 | 124,13 |
AA-248 | 3,53 | 120,24 | 127,30 |
AA-249 | 3,53 | 123,42 | 130,48 |
AA-250 | 3,53 | 126,59 | 133,65 |
AA-251 | 3,53 | 129,77 | 136,83 |
AA-252 | 3,53 | 132,94 | 140,00 |
AA-253 | 3,53 | 136,12 | 143,18 |
AA-254 | 3,53 | 139,29 | 146,35 |
AA-255 | 3,53 | 142,47 | 149,53 |
AA-256 | 3,53 | 145,64 | 152,70 |
AA-257 | 3,53 | 148,82 | 155,88 |
AA-258 | 3,53 | 151,99 | 159,05 |
AA-259 | 3,53 | 158,34 | 165,40 |
AA-260 | 3,53 | 164,69 | 171,75 |
AA-261 | 3,53 | 171,04 | 178,10 |
AA-262 | 3,53 | 177,39 | 184,45 |
AA-263 | 3,53 | 183,74 | 190,80 |
AA-264 | 3,53 | 190,09 | 197,15 |
AA-265 | 3,53 | 196,44 | 203,50 |
AA-266 | 3,53 | 202,79 | 209,85 |
AA-267 | 3,53 | 209,14 | 216,20 |
AA-268 | 3,53 | 215,49 | 222,55 |
AA-269 | 3,53 | 221,84 | 228,90 |
AA-270 | 3,53 | 228,19 | 235,25 |
AA-271 | 3,53 | 234,54 | 241,60 |
AA-272 | 3,53 | 240,89 | 247,95 |
AA-273 | 3,53 | 247,24 | 254,30 |
AA-274 | 3,53 | 253,59 | 260,65 |
AA-275 | 3,53 | 266,29 | 273,35 |
AA-276 | 3,53 | 278,99 | 286,05 |
AA-277 | 3,53 | 291,69 | 298,75 |
AA-278 | 3,53 | 304,39 | 311,45 |
AA-279 | 3,53 | 329,79 | 336,85 |
AA-280 | 3,53 | 355,19 | 362,25 |
AA-281 | 3,53 | 380,59 | 387,65 |
AA-282 | 3,53 | 405,26 | 412,32 |
AA-283 | 3,53 | 430,66 | 437,72 |
AA-284 | 3,53 | 456,06 | 463,12 |
AA-309 | 5,33 | 10,46 | 21,12 |
AA-310 | 5,33 | 12,07 | 22,73 |
AA-311 | 5,33 | 13,64 | 24,30 |
AA-312 | 5,33 | 15,24 | 25,90 |
AA-313 | 5,33 | 16,81 | 27,47 |
AA-314 | 5,33 | 18,42 | 29,08 |
AA-315 | 5,33 | 19,99 | 30,65 |
AA-316 | 5,33 | 21,59 | 32,25 |
AA-317 | 5,33 | 23,16 | 33,82 |
AA-318 | 5,33 | 24,77 | 35,43 |
AA-319 | 5,33 | 26,34 | 37,00 |
AA-320 | 5,33 | 27,94 | 38,60 |
AA-321 | 5,33 | 29,51 | 40,17 |
AA-322 | 5,33 | 31,12 | 41,78 |
AA-323 | 5,33 | 32,69 | 43,35 |
AA-324 | 5,33 | 34,29 | 44,95 |
AA-325 | 5,33 | 37,47 | 48,13 |
AA-326 | 5,33 | 40,64 | 51,30 |
AA-327 | 5,33 | 43,82 | 54,48 |
AA-328 | 5,33 | 46,99 | 57,65 |
AA-329 | 5,33 | 50,17 | 60,83 |
AA-330 | 5,33 | 53,34 | 64,00 |
AA-331 | 5,33 | 56,52 | 67,18 |
AA-332 | 5,33 | 59,69 | 70,35 |
AA-333 | 5,33 | 62,87 | 73,53 |
AA-334 | 5,33 | 66,04 | 76,70 |
AA-335 | 5,33 | 69,22 | 79,88 |
AA-336 | 5,33 | 72,39 | 83,05 |
AA-337 | 5,33 | 75,57 | 86,23 |
AA-338 | 5,33 | 78,74 | 89,40 |
AA-339 | 5,33 | 81,92 | 92,58 |
AA-340 | 5,33 | 85,09 | 95,75 |
AA-341 | 5,33 | 88,27 | 98,93 |
AA-342 | 5,33 | 91,44 | 102,10 |
AA-343 | 5,33 | 94,62 | 105,28 |
AA-344 | 5,33 | 97,79 | 108,45 |
AA-345 | 5,33 | 100,97 | 111,63 |
AA-346 | 5,33 | 104,14 | 114,80 |
AA-347 | 5,33 | 107,32 | 117,98 |
AA-348 | 5,33 | 110,49 | 121,15 |
AA-349 | 5,33 | 113,67 | 124,33 |
AA-350 | 5,33 | 116,84 | 127,50 |
AA-351 | 5,33 | 120,02 | 130,68 |
AA-352 | 5,33 | 123,19 | 133,85 |
AA-353 | 5,33 | 126,37 | 137,03 |
AA-354 | 5,33 | 129,54 | 140,20 |
AA-355 | 5,33 | 132,72 | 143,38 |
AA-356 | 5,33 | 135,89 | 146,55 |
AA-357 | 5,33 | 139,07 | 149,73 |
AA-358 | 5,33 | 142,24 | 152,90 |
AA-359 | 5,33 | 145,42 | 156,08 |
AA-360 | 5,33 | 148,59 | 159,25 |
AA-361 | 5,33 | 151,77 | 162,43 |
AA-362 | 5,33 | 158,12 | 168,78 |
AA-363 | 5,33 | 164,47 | 175,13 |
AA-364 | 5,33 | 170,82 | 181,48 |
AA-365 | 5,33 | 177,17 | 187,83 |
AA-366 | 5,33 | 183,52 | 194,18 |
AA-367 | 5,33 | 189,87 | 200,53 |
AA-368 | 5,33 | 196,22 | 206,88 |
AA-369 | 5,33 | 202,57 | 213,23 |
AA-370 | 5,33 | 208,92 | 219,58 |
AA-371 | 5,33 | 215,27 | 225,93 |
AA-372 | 5,33 | 221,62 | 232,28 |
AA-373 | 5,33 | 227,97 | 238,63 |
AA-374 | 5,33 | 234,32 | 244,98 |
AA-375 | 5,33 | 240,67 | 251,33 |
AA-376 | 5,33 | 247,02 | 257,68 |
AA-377 | 5,33 | 253,37 | 264,03 |
AA-378 | 5,33 | 266,07 | 276,73 |
AA-379 | 5,33 | 278,77 | 289,43 |
AA-380 | 5,33 | 291,47 | 302,13 |
AA-381 | 5,33 | 304,17 | 314,83 |
AA-382 | 5,33 | 329,57 | 340,23 |
AA-383 | 5,33 | 354,97 | 365,63 |
AA-384 | 5,33 | 380,37 | 391,03 |
AA-385 | 5,33 | 405,26 | 415,92 |
AA-386 | 5,33 | 430,66 | 441,32 |
AA-387 | 5,33 | 456,06 | 466,72 |
AA-388 | 5,33 | 481,41 | 492,07 |
AA-389 | 5,33 | 506,81 | 517,47 |
AA-390 | 5,33 | 532,21 | 542,87 |
AA-391 | 5,33 | 557,61 | 568,27 |
AA-392 | 5,33 | 582,68 | 593,34 |
AA-393 | 5,33 | 608,08 | 618,74 |
AA-394 | 5,33 | 633,48 | 644,14 |
AA-395 | 5,33 | 658,88 | 669,54 |
AA-425 | 6,99 | 113,67 | 127,65 |
AA-426 | 6,99 | 116,84 | 130,82 |
AA-427 | 6,99 | 120,02 | 134,00 |
AA-428 | 6,99 | 123,19 | 137,17 |
AA-429 | 6,99 | 126,37 | 140,35 |
AA-430 | 6,99 | 129,54 | 143,52 |
AA-431 | 6,99 | 132,72 | 146,70 |
AA-432 | 6,99 | 135,89 | 149,87 |
AA-433 | 6,99 | 139,07 | 153,05 |
AA-434 | 6,99 | 142,24 | 156,22 |
AA-435 | 6,99 | 145,42 | 159,40 |
AA-436 | 6,99 | 148,59 | 162,57 |
AA-437 | 6,99 | 151,77 | 165,57 |
AA-438 | 6,99 | 158,12 | 172,10 |
AA-439 | 6,99 | 164,47 | 178,45 |
AA-440 | 6,99 | 170,82 | 184,80 |
AA-441 | 6,99 | 177,17 | 191,15 |
AA-442 | 6,99 | 183,52 | 197,50 |
AA-443 | 6,99 | 189,87 | 203,85 |
AA-444 | 6,99 | 196,22 | 210,20 |
AA-445 | 6,99 | 202,57 | 216,55 |
AA-446 | 6,99 | 215,27 | 229,25 |
AA-447 | 6,99 | 227,97 | 241,95 |
AA-448 | 6,99 | 240,67 | 254,65 |
AA-449 | 6,99 | 253,37 | 267,35 |
AA-450 | 6,99 | 266,07 | 280,05 |
AA-451 | 6,99 | 278,77 | 292,75 |
AA-452 | 6,99 | 291,47 | 305,45 |
AA-453 | 6,99 | 304,17 | 318,15 |
AA-454 | 6,99 | 316,87 | 330,85 |
AA-455 | 6,99 | 329,57 | 343,55 |
AA-456 | 6,99 | 342,27 | 356,25 |
AA-457 | 6,99 | 354,97 | 368,95 |
AA-458 | 6,99 | 367,67 | 381,65 |
AA-459 | 6,99 | 380,37 | 394,35 |
AA-460 | 6,99 | 393,07 | 407,05 |
AA-461 | 6,99 | 405,26 | 419,24 |
AA-462 | 6,99 | 417,96 | 431,94 |
AA-463 | 6,99 | 430,66 | 444,64 |
AA-464 | 6,99 | 443,36 | 457,34 |
AA-465 | 6,99 | 456,06 | 470,04 |
AA-466 | 6,99 | 468,76 | 482,74 |
AA-467 | 6,99 | 481,46 | 495,44 |
AA-468 | 6,99 | 494,16 | 508,14 |
AA-469 | 6,99 | 506,86 | 520,84 |
AA-470 | 6,99 | 532,26 | 546,24 |
AA-471 | 6,99 | 557,66 | 571,64 |
AA-472 | 6,99 | 582,68 | 596,66 |
AA-473 | 6,99 | 608,08 | 622,06 |
AA-474 | 6,99 | 633,48 | 647,46 |
AA-475 | 6,99 | 658,88 | 672,86 |
AA-901 | 1,42 | 4,70 | 7,54 |
AA-902 | 1,63 | 6,07 | 9,33 |
AA-903 | 1,63 | 7,65 | 10,91 |
AA-904 | 1,83 | 8,92 | 12,58 |
AA-905 | 1,83 | 10,52 | 14,18 |
AA-906 | 1,98 | 11,89 | 15,85 |
AA-907 | 2,08 | 13,46 | 17,62 |
AA-908 | 2,21 | 16,36 | 20,78 |
AA-909 | 2,46 | 17,93 | 22,85 |
AA-910 | 2,46 | 19,18 | 24,10 |
AA-911 | 2,95 | 21,92 | 27,82 |
AA-912 | 2,95 | 23,47 | 29,37 |
AA-913 | 2,95 | 25,04 | 30,94 |
AA-914 | 2,95 | 26,59 | 32,49 |
AA-916 | 2,95 | 29,74 | 35,64 |
AA-918 | 2,95 | 34,42 | 40,32 |
AA-920 | 3,00 | 37,47 | 43,47 |
AA-924 | 3,00 | 43,69 | 49,69 |
AA-928 | 3,00 | 53,09 | 59,09 |
AA-932 | 3,00 | 59,36 | 65,36 |
