sellos hidraulicosDispositivos para impedir la salida o entrada de fluido de una máquina o recipiente.
SELLO TIPO COPA EN GOMA
Sello simple efecto empleado en sistemas HIDRAULICOS.
Se realiza por moldeo en diferentes compuestos, los más utilizados son en NITRILO Y VITON.

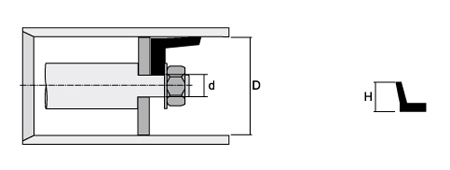

Grafico
DESCARGAR Información técnica (1.376 KB)
TABLA DE PRODUCTO
| CODIGO | d | D | H |
|---|
| CON9-9 | 9,00 | 3,50 | 6,25 |
| CON9-10 | 10,00 | 4,00 | 7,96 |
| CON9-11 | 11,00 | 4,42 | 8,00 |
| CON9-12 | 12,00 | 4,52 | 8,94 |
| CON9-13 | 13,00 | 4,50 | 10,90 |
| CON9-14 | 14,00 | 5,00 | 8,90 |
| CON9-15 | 15,00 | 5,00 | 8,90 |
| CON9-16 | 16,00 | 5,00 | 9,50 |
| CON9-17 | 17,00 | 5,00 | 11,00 |
| CON9-18 | 18,00 | 6,20 | 11,00 |
| CON9-19 | 19,00 | 6,00 | 11,00 |
| CON9-20 | 20,00 | 6,00 | 11,00 |
| CON9-21 | 21,00 | 6,00 | 11,00 |
| CON9-22 | 22,00 | 6,00 | 11,00 |
| CON9-23 | 23,00 | 6,00 | 11,00 |
| CON9-24 | 24,00 | 8,00 | 11,00 |
| CON9-25 | 25,00 | 8,00 | 11,00 |
| CON9-26 | 26,00 | 8,00 | 11,00 |
| CON9-27 | 27,00 | 8,00 | 11,00 |
| CON9-28 | 28,00 | 8,00 | 11,00 |
| CON9-29 | 29,00 | 8,00 | 11,00 |
| CON9-30C | 30,00 | 0,00 | 13,00 |
| CON9-30 | 30,00 | 8,00 | 13,00 |
| CON9-31 | 31,00 | 8,00 | 13,00 |
| CON9-32C | 32,00 | 0,00 | 13,00 |
| CON9-32 | 32,00 | 8,00 | 13,00 |
| CON9-33 | 33,00 | 8,00 | 13,00 |
| CON9-34 | 34,00 | 8,00 | 13,00 |
| CON9-35 | 35,00 | 8,00 | 13,00 |
| CON9-36 | 36,00 | 8,00 | 13,00 |
| CON9-37 | 37,00 | 8,00 | 13,00 |
| CON9-38C | 38,00 | 0,00 | 13,00 |
| CON9-38 | 38,00 | 10,00 | 13,00 |
| CON9-39 | 39,00 | 10,00 | 13,00 |
| CON9-40C | 40,00 | 0,00 | 13,00 |
| CON9-40 | 40,00 | 10,00 | 13,00 |
| CON9-41 | 41,00 | 10,00 | 14,00 |
| CON9-42 | 42,00 | 10,00 | 14,00 |
| CON9-43 | 43,00 | 10,00 | 14,00 |
| CON9-44 | 44,00 | 12,00 | 14,00 |
| CON9-45C | 45,00 | 0,00 | 14,00 |
| CON9-45 | 45,00 | 12,00 | 14,00 |
| CON9-46 | 46,00 | 12,00 | 14,00 |
| CON9-47 | 47,00 | 12,00 | 16,00 |
| CON9-48C | 48,00 | 0,00 | 16,00 |
| CON9-48 | 48,00 | 12,00 | 16,00 |
| CON9-49 | 49,00 | 12,00 | 16,00 |
| CON9-50C | 50,00 | 0,00 | 16,00 |
| CON9-50 | 50,00 | 12,00 | 16,00 |
| CON9-51 | 51,00 | 12,00 | 16,00 |
| CON9-52C | 52,00 | 0,00 | 16,00 |
| CON9-52 | 52,00 | 12,00 | 16,00 |
| CON9-53 | 53,00 | 12,00 | 16,00 |
| CON9-54 | 54,00 | 12,00 | 16,00 |
| CON9-55C | 55,00 | 0,00 | 16,00 |
| CON9-55 | 55,00 | 12,00 | 16,00 |
| CON9-56C | 56,00 | 0,00 | 16,00 |
| CON9-56 | 56,00 | 12,00 | 16,00 |
| CON9-57C | 57,00 | 0,00 | 16.00 |
| CON9-57 | 57,00 | 12,00 | 16,00 |
| CON9-58C | 58,00 | 0,00 | 16,00 |
| CON9-58 | 58,00 | 12,00 | 16,00 |
| CON9-59 | 59,00 | 12,00 | 16,00 |
| CON9-60C | 60,00 | 0,00 | 16,00 |
| CON9-60 | 60,00 | 12,00 | 16,00 |
| CON9-61C | 61,00 | 0,00 | 16,00 |
| CON9-61 | 61,00 | 12,00 | 16,00 |
| CON9-62 | 62,00 | 12,00 | 16,00 |
| CON9-63C | 63,00 | 0,00 | 16,00 |
| CON9-63 | 63,00 | 12,50 | 16,00 |
| CON9-64 | 64,00 | 12,50 | 16,00 |
| CON9-65 | 65,00 | 12,50 | 16,00 |
| CON9-66 | 66,00 | 12,50 | 16,00 |
| CON9-67C | 67,00 | 0,00 | 16,00 |
| CON9-67 | 67,00 | 12,50 | 16,00 |
| CON9-68 | 68,00 | 12,50 | 16,00 |
| CON9-69 | 69,00 | 13,00 | 16,00 |
| CON9-70C | 70,00 | 0,00 | 16,00 |
| CON9-70 | 70,00 | 13,00 | 16,00 |
| CON9-71 | 71,00 | 14,50 | 16,00 |
| CON9-72C | 72,00 | 0,00 | 16,00 |
| CON9-72 | 72,00 | 12,50 | 16,00 |
| CON9-73 | 73,00 | 12,50 | 16,00 |
| CON9-74 | 74,00 | 16,00 | 16,00 |
| CON9-75C | 75,00 | 0,00 | 16,00 |
| CON9-75 | 75,00 | 16,00 | 16,00 |
| CON9-76C | 76,00 | 0,00 | 16,00 |
| CON9-76 | 76,00 | 14,00 | 16,00 |
| CON9-77 | 77,00 | 15,50 | 16,00 |
| CON9-78 | 78,00 | 12,00 | 12,00 |
| CON9-80 | 80,00 | 14,00 | 16,00 |
| CON9-82 | 82,00 | 14,00 | 15,00 |
| CON9-83 | 83,00 | 12,00 | 15,00 |
| CON9-84 | 84,00 | 12,00 | 15,00 |
| CON9-86C | 86,00 | 0,00 | 16,00 |
| CON9-88 | 88,00 | 14,00 | 16,00 |
| CON9-89 | 89,00 | 18,00 | 16,00 |
| CON9-90 | 90,00 | 12,00 | 16,00 |
| CON9-92 | 92,00 | 12,00 | 16,00 |
| CON9-93 | 93,00 | 11,50 | 16,00 |
| CON9-96 | 96,00 | 12,00 | 16,00 |
| CON9-98 | 98,00 | 12,00 | 16,00 |
| CON9-99 | 99,00 | 12,00 | 16,00 |
| CON9-100C | 100,00 | 0,00 | 16,00 |
| CON9-100 | 100,00 | 12,00 | 16,00 |
| CON9-127C | 127,00 | 0,00 | 19.00 |
| CON9-152 | 152,00 | 0,00 | 20,00 |
| CON9-203 | 203,00 | 0,00 | 20,00 |
